Фланець емальований Atlantic MO 00100 (Steatite) довжина 450 мм для бойлерів Cube та Pro

Колба MO 00100 T і сухий нагрівальний елемент

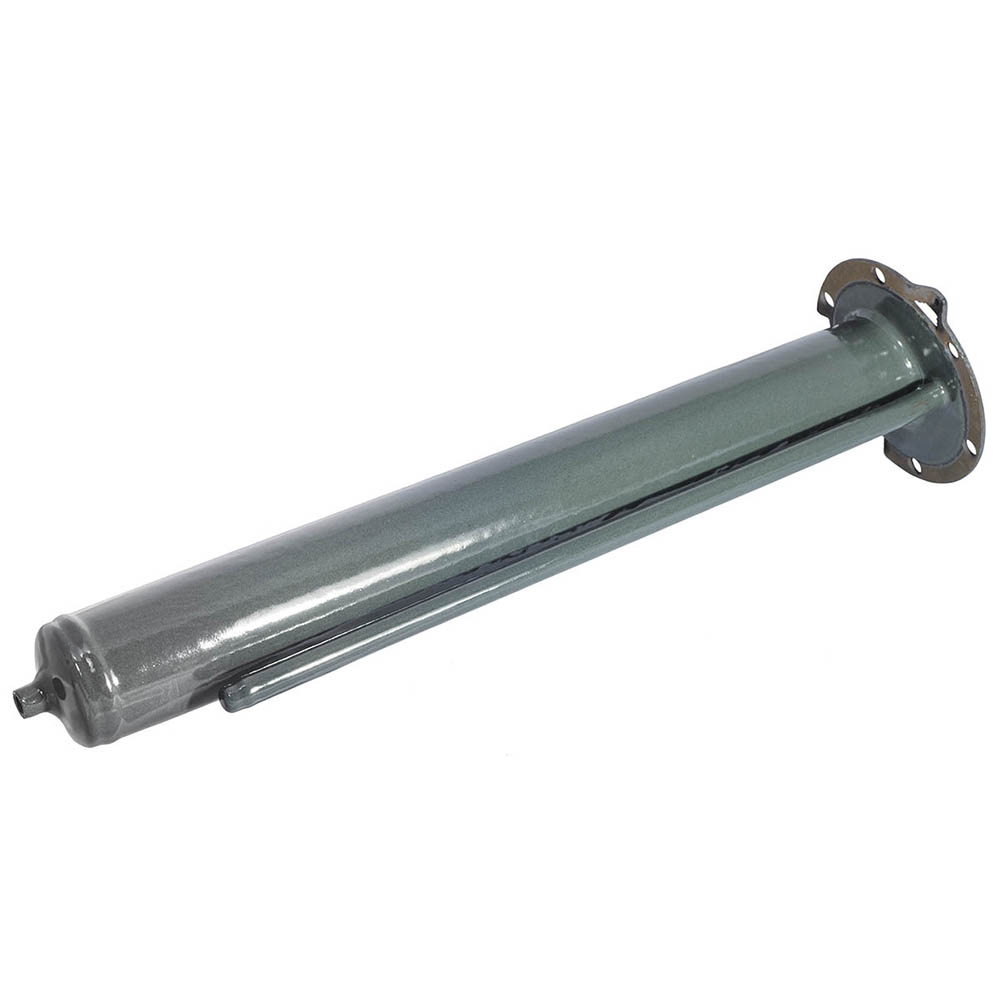

Atlantic MO 00100 T — емальований металевий фланець із колбою для відповідних водонагрівачів із сухим стеатитовим нагрівачем. Atlantic пов'язує його з елементом потужністю 2100 Вт. На відміну від мокрого ТЕНа, стеатитовий елемент працює всередині колби; тому стан цієї деталі важливий і для розташування нагрівача, і для герметичності вузла бака. Коли під бойлером з'являється вода або потрібно обслуговувати нагрівальну групу, не слід автоматично купувати фланець: спершу майстер визначає несправну частину й перевіряє заводський артикул.

Офіційний номер MO 00100 T — 40439, внутрішній SKU магазину — 0866003. Збережіть фото шильдика водонагрівача та старої колби, включно з кріпленням і маркуванням. Це допоможе відрізнити її від інших фланців MO, назви яких різняться кількома цифрами. Наприклад, колби для нагрівачів іншої потужності можуть бути зовні схожими, але мати іншу довжину й застосування. Якщо сервіс дав номер із власного складу, зіставте його з MO 00100 T, а не лише з загальним словом «фланець для Atlantic».

Чому на сторінці виробника різні розміри

В описі Atlantic наведені 450 мм довжини колби та 120 мм діаметра основи. Таблиця на тій самій сторінці вказує відповідно 430 і 118 мм. Ми не знаємо з публічної картки, чи це різні способи вимірювання, чи помилка даних. Тому не варто вибирати цю деталь за одним числом у заголовку магазину. Потрібно звірити артикул, форму старої колби, її посадочне місце та сервісну схему саме вашого бойлера. Якщо деталь уже пошкоджена або деформована, приблизний замір рулеткою може ще більше заплутати вибір.

Порівняйте MO 00030 T: Atlantic описує його як колбу під сухий нагрівач 1500 Вт і наводить довжину 340 мм. Спільна літера T не означає однакову геометрію чи взаємозамінність. Якщо у вашій моделі передбачено MO 00030 T, більша колба MO 00100 T не стає доречною лише через схожий діаметр основи. Так само індекс нагрівача треба перевіряти окремо: один фланець може згадуватися у кількох серіях, але кожен конкретний бойлер має власну схему вузла.

Cube, Slim, Turbo та Vertigo — не одна модель

Офіційний текст називає Steatite Cube, Slim, Turbo, Vertigo та Thermor Steatite; таблиця уточнює кілька сучасних виконань, зокрема Cube Wi-Fi й Vertigo Steatite Essential. Це доволі широкий діапазон. Він допомагає почати пошук паспорта, але не дає підстав вважати MO 00100 T універсальним для всіх поколінь цих лінійок. У Steatite Slim можуть відрізнятися довжина колби й потужність ТЕНа за моделлю, а Vertigo має різні конструкції та кількість баків. Запишіть повний індекс приладу з усіма літерами; лише тоді перевіряйте артикул у заводському переліку запчастин.

У магазині є сухий ER 002100T на 2100 Вт. Номінал відповідає згаданому виробником типу нагрівача, але посилання не доводить, що ця пара підходить до кожного бойлера зі списку Atlantic. Для конкретного Cube або Turbo потрібні артикул фланця й артикул нагрівача з одного сервісного документа. Якщо несправний тільки елемент усередині цілої колби, заміна фланця може бути зайвою; якщо пошкоджена колба, новий ТЕН не відновить герметичність та захист вузла.

Ущільнення та діагностика перед ремонтом

Коли фланець знімають, майстер оглядає його емальовану поверхню, посадку в баку та ущільнення. Прокладка GT 0090Atl наведена для порівняння типів ущільнень: без документації немає підстав називати її обов'язковою для MO 00100 T. Волога біля бойлера може походити від клапана чи патрубка, а не від колби. Фахівець визначає місце течі до замовлення комплектуючих. Заміна одного кільця не усуне пошкодження бака, а новий фланець не потрібен, якщо несправним виявився інший вузол.

Публічні характеристики не описують усіх кріплень та ущільнювальних поверхонь кожного покоління Steatite. Тому рішення про покупку не можна звести до збігу потужності й приблизного розміру. Зберігайте стару деталь до перевірки нової, вимагайте фото маркування поставки, а роботи з водою й електричною частиною довіряйте сервісу. Після складання потрібно перевірити герметичність і штатну роботу нагрівання за інструкцією конкретного приладу. Спроба компенсувати неправильну посадку сильнішим затягуванням може пошкодити вузол.

Що звірити для MO 00100 T

• Прилад: повний індекс бойлера й ревізія нагрівальної групи.
• Код: MO 00100 T та артикул Atlantic 40439 на фактичній поставці.
• Конструкція: емальована колба під сухий стеатитовий елемент відповідної потужності.
• Габарити: врахуйте розходження 450/430 і 120/118 мм на сторінці виробника; звірте посадку за схемою.
• Причина заміни: дефект фланця підтверджений, ущільнення обрано окремо.
• Поставка: актуальна доступність і комплектність перед оплатою.

Інші вузли доступні в категорії комплектуючих для бойлерів. Електричні водонагрівачі допоможуть знайти точну назву серії, але для запчастини потрібен шильдик вашого екземпляра. На дату локальної перевірки MO 00100 T не було в залишку; термін постачання уточнюйте окремо. Не замовляйте фланець за одним рядком «для Cube та Pro»: у різних поколіннях серій нагрівальні групи відрізняються.
