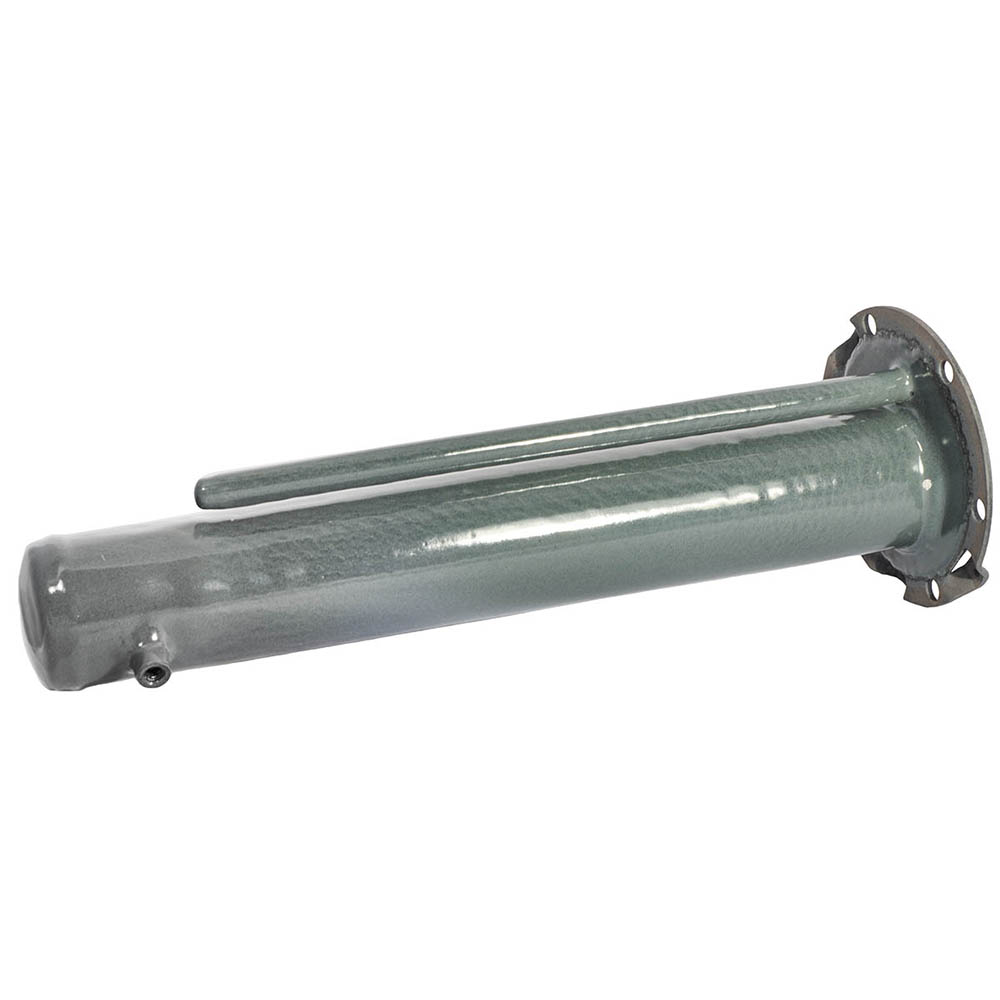

Фланець емальований Atlantic MO 00030T (Steatite) довжина 340 мм для бойлерів Slim та Cube

MO 00030 T тримає сухий нагрівач у колбі

У бойлері із сухим стеатитовим ТЕНом нагрівальний елемент працює всередині спеціальної колби, а не безпосередньо у воді. Atlantic MO 00030 T — емальований металевий фланець із такою колбою для відповідного вузла. Atlantic описує його як деталь для нагрівача потужністю 1500 Вт. Це інша конструкція, ніж плоска основа мокрого мідного ТЕНа, тому замінювати її випадковим фланцем Atlantic не можна. Якщо потрібен ремонт після появи течі або пошкодження колби, спершу встановіть точну модель бойлера й артикул штатного вузла.

Офіційний артикул MO 00030 T — 40438, у WarmMaks позиція має внутрішній SKU 0866002. Фотографія старого фланця корисна, але маркування й сервісна схема надійніші за зовнішню схожість. Зверніть увагу на літеру T та нулі в заводському індексі: MO 00030 T легко переплутати з MO 00100 T або MO 00300 T. Усі вони належать до фланців, але відрізняються колбою і застосуванням. Коли замовлення передають телефоном, варто продиктувати код по символах і попросити підтвердити його на упаковці.

Колба 340 мм і два значення діаметра

Atlantic указує довжину колби 340 мм. Це допомагає відрізнити MO 00030 T від довших варіантів, але не є повною перевіркою посадки. В описі виробника діаметр основи становить 120 мм, у таблиці — 118 мм. Без креслення не слід самостійно визначати, яке число відповідає зовнішньому краю, а яке посадочному місцю. Підбирайте фланець за заводським артикулом, формою кріплення та схемою бойлера. Старий деформований вузол теж може давати неточний результат вимірювання.

Поруч у каталозі є MO 00100 T. Його виробник описує як колбу для сухого елемента іншої потужності та з іншою довжиною. Навіть якщо основа здається схожою, нагрівальна група має відповідати конкретній моделі. Не використовуйте MO 00100 T замість MO 00030 T за правилом «довший влізе»: змінюються простір у баку та штатне розташування нагрівача. Посилання допомагає порівняти артикули до замовлення, а не пропонує альтернативну деталь без перевірки.

Elite, Cube і Slim: повний індекс важливіший за серію

На сторінці Atlantic згадані Steatite Elite, Cube S4C, Slim 030 D325-2-BC, Cube 30 S3C і Thermor Steatite D400-2-BC. У таблиці перелік серій трохи ширший. Це відправна точка для пошуку технічних документів, а не дозвіл встановлювати MO 00030 T у кожен Steatite Cube або Slim. Запишіть повний індекс на шильдику, зокрема числа й літери покоління. Різні моделі з однаковим комерційним ім'ям можуть відрізнятися потужністю нагрівача та конструкцією колби.

Наприклад, офіційний опис пов'язує MO 00030 T із сухим елементом на 1500 Вт. ER 001500T — стеатитовий нагрівач на 1500 Вт, але його наявність у каталозі не доводить, що він утворює комплект саме з цим фланцем у вашому приладі. Для будь-якої конкретної пари потрібна схема нагрівальної групи. Якщо майстер виявив несправність лише ТЕНа, заміна справної колби може бути зайвою. Якщо пошкоджена колба чи посадка, одного нового нагрівача недостатньо.

Прокладка і причина течі — окремі перевірки

Фланець працює разом з ущільненням, але відповідну прокладку вибирають за заводським номером та формою вузла. GT 0090Atl — інша деталь із власним застосуванням; посилання на неї не означає, що саме вона потрібна до MO 00030 T. Якщо під бойлером вода, фахівець перевіряє патрубки, клапан, місце з'єднання й стан бака. Тільки після визначення джерела має сенс замовляти фланець або ущільнення. Зовнішня волога сама по собі не називає пошкоджену запчастину.

Не варто намагатися усунути течу сильнішим затягуванням або універсальним герметиком, якщо посадочна поверхня пошкоджена. Так можна змінити зусилля на вузлі й ускладнити подальший ремонт. Сервіс оцінює стан емалі, металу та бака після безпечного відключення приладу. Якщо старий фланець знято, збережіть його й сфотографуйте з кількох боків; порівняння з новою деталлю проводять до складання. Для сухого нагрівача також перевіряють, чи не пошкоджено колбу і чи не залишилися в ній сторонні частини.

Пам'ятка до оформлення замовлення

• Модель: повний індекс бойлера Steatite або Thermor та його ревізія.
• Фланець: заводський MO 00030 T, артикул 40438 для описаної Atlantic позиції.
• Колба: довжина 340 мм і конструкція під сухий нагрівач 1500 Вт.
• Основа: врахуйте розбіжність 120/118 мм в описі й таблиці виробника; звірте посадку за схемою.
• Сервіс: підтверджена причина заміни й окремо підібране ущільнення.
• Продаж: фактична наявність та код на упаковці перед оплатою.

В категорії комплектуючих до водонагрівачів можна порівняти фланці, колби й нагрівачі. Електричні бойлери допоможуть упізнати назву серії, проте остаточну сумісність визначають шильдик і документація вашої моделі. На дату локального знімка MO 00030 T не було в залишку, тому термін отримання слід уточнювати. Збережіть номер старої деталі та фото шильдика в заявці на ремонт: це дозволить перевірити артикул до приїзду майстра й не тримати розібраний бак в очікуванні іншого фланця. Ремонт вузла з водою й електричною частиною довіряйте спеціалісту; після складання потрібна перевірка герметичності та роботи нагрівання.
