Зовнішні мережі водовідведення

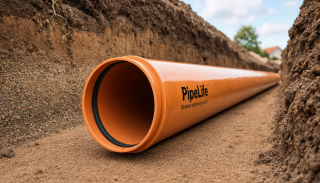

Зовнішня каналізація з непластифікованого полівінілхлориду (нПВХ / PVC-U) від європейського концерну PipeLife (виробництво Чехія) є визнаним стандартом надійності в цивільному, приватному та промисловому будівництві.
Що таке клас жорсткості SN4 і де він застосовується?
- Пішохідні доріжки та тротуари;
- Внутрішньодворові території приватних та багатоквартирних будинків;
- Під'їзні шляхи та парковки з помірним рухом легкового транспорту;
- Зливові та дренажні системи водовідведення.
Інноваційна технологія ущільнення Sewer Lock
- Опорне фіксуюче кільце: Жорсткий пластиковий фіксатор міцно утримує каучуковий еластомір у розтрубі, унеможливлюючи його видавлювання під час монтажу.
- Легкість монтажу: Завдяки спеціальній формі розтруба та фаски, зусилля при засуванні гладкого кінця труби зменшується на 50%.
- Довговічність з'єднання: Силіконовий еластомір не втрачає еластичності при високих і низьких температурах та не руйнується під дією агресивного середовища стоків.
Основні інженерні переваги труб нПВХ PipeLife SN4
- Ідеальна гідравлічна гладкість: Внутрішня поверхня стінок має практично нульову шорсткість, що запобігає утворенню вапнякових відкладень, замулюванню та заросханню проходу. Пропускна здатність зберігається при швидкості потоку до 8–10 м/с.
- Хімічна та біологічна стійкість: Матеріал стійкий до лугів, кислот, солей та побутової хімії в діапазоні pH від 2 до 12. Труби не піддаються корозії та бактеріальному обростанню.
- Температурна стійкість: Труби розраховані на постійну температуру стоків до +40°C та короткочасний скид гарячої води до +60°C.
- Легкість і зручність транспортування: Порівняно з чавунними або бетонними аналогами, труби ПВХ у десятки разів легші, що спрощує розвантаження та монтаж без залучення важкої спецтехніки.
Покрокова інструкція з укладання труб ПВХ у ґрунт
- Підготовка траншеї: Дно траншеї вирівнюють і влаштовують піщану подушку товщиною 10–15 см. У місцях розтрубних з'єднань роблять незначні заглиблення (приямки).
- Очищення та змащування: Гладкий кінець труби та розтруб із кільцем Sewer Lock очищають від пилу та бруду. На гладкий кінець наносять спеціальне силіконове змащування для пластикових труб.
- Стикування з урахуванням розширення: Гладкий кінець вставляють у розтруб до упору, роблять позначку маркером і висувають трубу назад на 10 мм. Це необхідний компенсаційний зазор для лінійного розширення при зміні температур (коефіцієнт 0.08 мм/(м⋅К)).
- Засипка траншеї: Обсипку виконують піском або дрібним ґрунтом по 15-20 см з пошаровим ущільненням з боків труби, щоб запобігти її овалізації.
Технічні характеристики PipeLife SN4
Помаранчевий (рудий) колір труб є сигнальним маркуванням для безнапірних підземних мереж зовнішньої каналізації.
| Зовнішній діаметр (Dn), мм | Товщина стінки (S), мм | Стандартний SDR | Доступна довжина (L), м |
| 110 | 3.2 | SDR 41 | 0.5 /1 /2 /3 |
| 125 | 3.2 | SDR 41 | 0.5/1 / 2 /3 |
| 160 | 4.0 | SDR 41 | 0.5/1 / 2 /3 |
| 200 | 4.9 | SDR 41 | 0.5/1 / 2 /3 |
| 250 | 6.2 | SDR 41 | 0.5/1 / 2 /3 |
| 315 | 7.7 | SDR 41 | 0.5/1 / 2 /3 |
