Фланец эмалированный Atlantic GT 00118E (Steatite) для плоских бойлеров Vertigo

Основа мокрой нагревательной группы, а не сухая колба

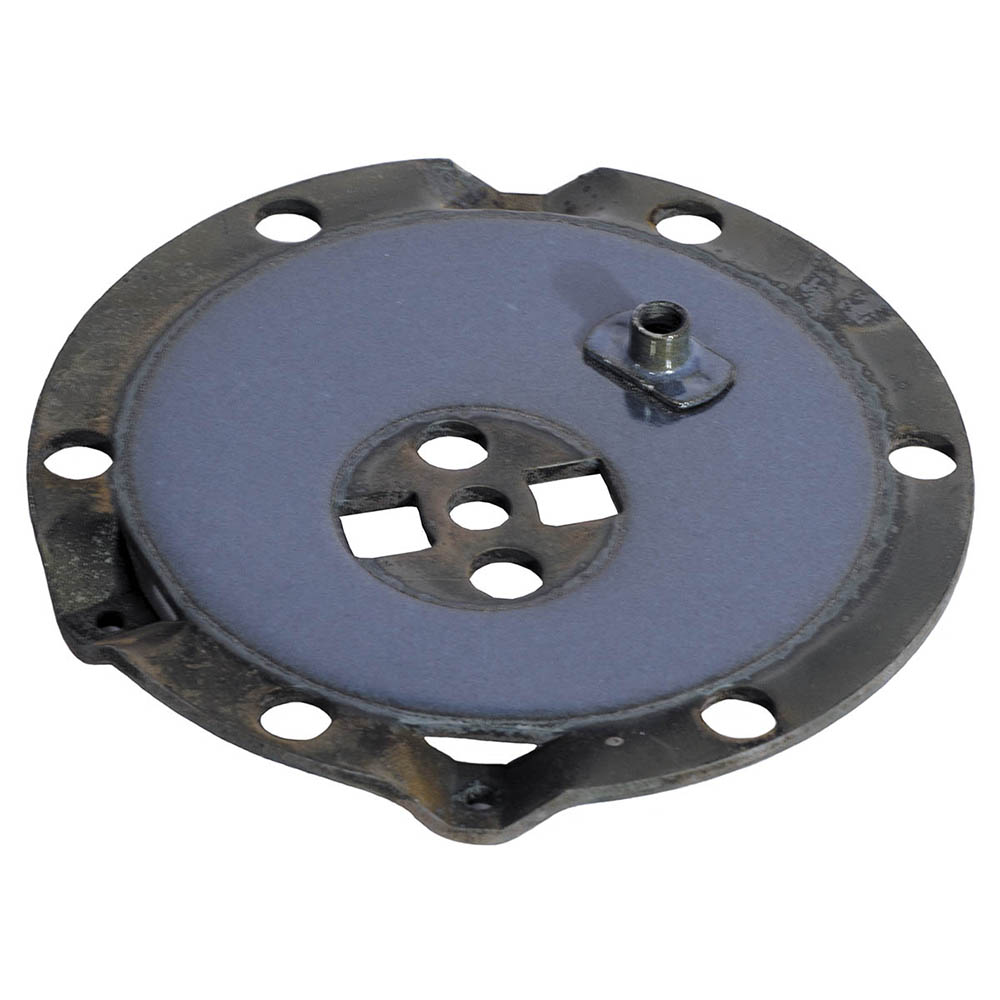

Atlantic GT 00118E — металлический эмалированный фланец. Производитель описывает его как основание, на котором крепятся медный нагревательный элемент, магниевый анод и термостат в соответствующих бойлерах. Поэтому старое название WarmMaks со словом Steatite может вести к неверному выбору: сухой стеатитовый нагреватель и узел мокрого медного ТЭНа устроены по-разному. Для ремонта следует искать не «похожий круглый фланец», а конкретный заводской индекс в документации прибора. Размер и фотография помогают проверке, но не заменяют артикул.

Упакованный GT 00118EAtl имеет официальный артикул 140444, внутренний код магазина — 0866001. Если фланец уже снят, полезны фотографии лицевой и внутренней сторон, мест крепления нагревателя и уплотнения. Добавьте полный индекс бойлера с шильдика. Сервис сможет сравнить весь узел, а не гадать по диаметру. Особенно осторожно нужно подходить к приборам, которые раньше ремонтировали: установленный сейчас фланец может отличаться от штатного, и простое повторение старой покупки не всегда вернёт правильную конфигурацию.

Что делать с обозначениями 120 и 118 мм

На странице Atlantic в основном описании указан диаметр основания 120 мм, тогда как таблица характеристик содержит 118 мм. Без технического чертежа нельзя уверенно утверждать, что это наружный и посадочный размеры соответственно. Поэтому подбор по одной цифре в фильтре магазина ненадёжен. Сверяйте GT 00118E по заводскому артикулу, посадочной форме и сервисной схеме вашей модели. Такое же правило действует для прокладки: одинаковое округлённое число в описании двух деталей не доказывает их совместное применение.

Если причиной обращения стала вода под корпусом бойлера, фланец нельзя считать виновным заранее. Влага может выходить из соединения труб, защитного клапана, уплотнения или повреждённого бака. При осмотре мастер определяет точное место течи, оценивает поверхность фланца и состояние крепления. Новая эмалированная деталь не исправит дефект бака; новая прокладка не компенсирует деформированный фланец. Правильный диагноз экономит повторное вскрытие и исключает покупку исправной, но ненужной запчасти.

Широкий список серий требует узкой проверки

Официальная таблица GT 00118E перечисляет Aston, Classic, Round, много моделей O'Pro, а также Vertigo Basic и Vertigo O'Pro. В старом магазине товар назван фланцем «для плоских Vertigo Steatite». Это слишком широкое и местами неверное обобщение. Если ваш бойлер носит имя Vertigo Steatite, сначала проверьте, какой тип нагревателя в нём установлен и какой фланец указан по заводскому индексу. Даже совпадение формы корпуса с Vertigo Basic не разрешает переставить основу мокрого ТЭНа на сухую нагревательную группу.

С O'Pro ситуация похожая: названия Compact, Horizontal, Profi и Turbo отражают разные исполнения. Производитель указывает семейства, но артикул для покупки подтверждают по полному номеру модели и ревизии. Объём бака и год без индекса не дают надёжного ответа. Если документации нет, подготовьте фото таблички на корпусе и маркировки старого узла. При сравнении с карточками магазина проверьте также контакты и расположение нагревательного элемента, а не только диаметр металлической основы.

Как связаны фланец, ТЭН и уплотнение

Мокрый нагреватель — отдельная деталь. Например, ER 001500 имеет собственный код, мощность и список подходящих бойлеров. Он приведён здесь для понимания состава узла, а не как обязательная покупка вместе с GT 00118E. Прокладка GT 0090Atl также требует проверки по форме и заводскому номеру: ссылка на неё не является доказательством, что именно она уплотняет ваш фланец. Совместимость пары устанавливают по схеме конкретного водонагревателя.

Отдельно находится клапан MS0012 на линии воды. Когда капли появляются возле его выхода, разборка фланца может быть ненужной. Профессиональная диагностика отличает эти случаи и показывает, какие детали действительно требуют замены. Покупать фланец, прокладку, анод и ТЭН одним набором по бренду Atlantic не следует: у каждого компонента свои посадка, размер и артикул. Сервис составит список после осмотра прибора и сверки заводской документации.

Данные для безопасного подбора

• Точная модель: полный индекс и ревизия бойлера с шильдика.
• Фланец: GT 00118EAtl, официальный артикул упакованной детали 140444.
• Конструкция: основание мокрой медной нагревательной группы, не колба сухого Steatite.
• Размер: учесть расхождение 120 мм в описании и 118 мм в таблице Atlantic, сверить посадку.
• Причина замены: установленное повреждение фланца либо соответствующего узла, а не любое появление воды под баком.
• Заказ: фактическая маркировка и доступность товара на день оплаты.

Другие фланцы и детали показаны в разделе комплектующих; каталог электрических бойлеров помогает уточнить название серии. Но решает паспорт именно вашего прибора. По локальному снимку GT 00118E был в наличии; остатки меняются, поэтому уточняйте их перед заказом. Разборка нагревательной группы и проверка герметичности после монтажа требуют соблюдения сервисной инструкции и безопасного отключения электричества и воды.
